Požadavky na skladovací nádrže požární vody a možnosti podzemí

Požadavky na kapacitu pro požární ochranu Zásobníky vody

Nejdůležitějším rozhodnutím o požární ochraně zásobníků vody je kapacita. NFPA 22 vyžaduje, aby nádrž zásobovala plnou poptávku postřikovače po dobu, kterou vyžaduje nebezpečí obsazení. Kancelářská budova s lehkým nebezpečím může potřebovat pouze 3 000 až 5 000 galonů , zatímco zařízení může vyžadovat zvláštní nebezpečí 60 000 galonů nebo více . Níže uvedená tabulka poskytuje výchozí bod založený na běžných třídách nebezpečnosti.

Tyto hodnoty předpokládají jednu stoupačku sprinkleru a žádný současný přídavek proudu vnitřní hadice. Přidání stoupacích trubek nebo pěnových systémů zvyšuje celkový objem. Konečný návrh musí také zohledňovat nejnižší očekávanou hladinu vody na antivírové desce, nikoli celkovou zásobu nádrže.

NFPA 22: Základní standardy návrhu a konstrukce

NFPA 22, Nádrže na vodu pro soukromou požární ochranu , upravuje všechny požadavky na pevné skladovací nádrže požární vody ve Spojených státech. Norma platí stejně pro nadzemní i podzemní instalace a řeší strukturální integritu, spoje a ochranu proti zamrznutí. Mezi hlavní povinná ustanovení patří:

• Indikátor hladiny vody, který umožňuje jasné čtení ze sací výšky čerpadla.
• Antivírová deska na sání požárního čerpadla o velikosti min čtyřnásobek průměru výstupní trubky , aby se zabránilo vnikání vzduchu.
• Sítěný otvor nebo přepad dimenzovaný tak, aby zvládl maximální rychlost plnění a zároveň zabránil vniknutí nečistot a zvířat.
• Pro nekryté nadzemní nádrže a minimálně 12palcový volný bok nad maximální návrhovou hladinou vody.
• Ochrana proti zamrznutí, která udržuje teplotu vody nad 42 stupňů F; hloubka zasypání u podzemních nádrží musí umístit dno nádrže pod zaznamenanou čárou mrazu .

Nádrže, které dodávají automatické sprinklerové systémy, musí být schopny uspokojit poptávku, aniž by se během požáru spoléhaly na doplňování z obecní dodávky. To znamená, že rezervní objem nelze sdílet s užitkovou nebo technologickou vodou, pokud není nainstalován alarm nedostatku vody a požární rezerva není samostatně chráněna.

Nadzemní vs. podzemní zásobníky vody pro požární ochranu

Volba mezi nadzemními a podzemními zásobníky vody pro požární ochranu ovlivňuje prostor, klima a bezpečnost. Každá konfigurace nese odlišné technické požadavky.

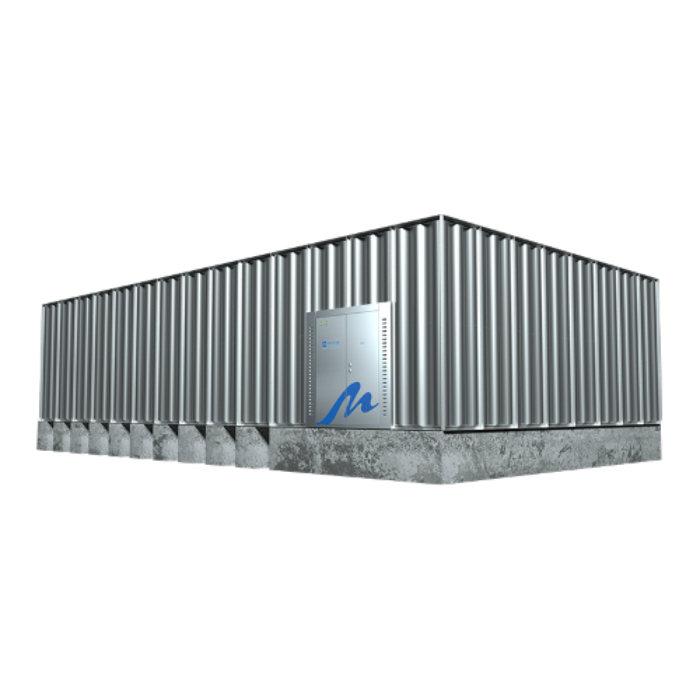

Nadzemní nádrže

Ocelové svařované nebo šroubované nádrže jsou nejběžnější nadzemní možností. Mezi výhody patří nižší náklady na výkopové práce, snadná vizuální kontrola a přímý přístup k sacímu potrubí čerpadla. Vyžadují samostatný kryt nebo bezpečnostní oplocení a v chladném klimatu ponorný ohřívač nebo recirkulační smyčku. Zatížení základů musí být ověřeno; plná nádrž o objemu 30 000 galonů vyžaduje zhruba 250 000 liber vlastní zatížení plus seismické a větrné síly.

Podzemní nádrže

Podzemní nádrže na vodu pro požární ochranu vynikají tam, kde je problémem viditelnost nebo mělká hladina vody ohrožuje vztlak nad zemí. Zasypané betonové, sklolaminátové a potažené ocelové nádrže přirozeně odolávají cyklům zmrazování a rozmrazování a vandalismu. Kompromisem je složitější konstrukční návrh. Nádrž musí odolat zemnímu a dopravnímu zatížení, musí být chráněna proti korozi a musí obsahovat vodotěsné přístupové stoupačky, které přesahují nad svah. Horní část nádrže je obvykle umístěna alespoň 2,5 stopy pod maximální hloubkou mrazu a a minimálně 6palcová vrstva zhutněného granulovaného zásypu musí obklopovat stěny, aby se zabránilo bodovému zatížení.

Výběr materiálu pro nádrže na požární vodu

Materiálový výkon přímo ovlivňuje životnost a shodu s kódem. Žádný materiál není nejlepší pro každé místo.

• Svařovaná ocel: Vysoká pevnost a široce schválený, ale vyžaduje vnitřní nátěr a v případě uložení katodický ochranný systém, aby se zabránilo důlkové korozi. Minimální tloušťky oceli jsou stanoveny NFPA 22 na základě průměru a výšky.
• Šroubovaná ocel: Rychlejší k montáži na místě a k dispozici s obložením zataveným sklem a ocelí pro dlouhodobou odolnost proti korozi. Často se volí pro vzdálená místa, kde je svařování nepraktické.
• Beton: Odlévané nebo prefabrikované nádrže nabízejí vlastní hmotu, která odolává vztlaku a teplotním výkyvům. Potřebují vodotěsnou podšívku a pečlivé ošetření spojů, aby zůstaly těsné po celá desetiletí.
• Plast vyztužený skelnými vlákny (FRP): Přirozeně odolné proti korozi a lehké, FRP nádrže vyhovují agresivní chemii půdy. Konstrukční návrh musí zohledňovat nižší modul nádrže; musí být dodržena hloubka zasypání a dopravní zatížení.

Seismické vlastnosti také ovlivňují výběr materiálu. NFPA 22 odkazuje na ASCE 7 pro seizmická zatížení a zádržné systémy musí zabránit sklouznutí nebo převrácení v nadzemních i podzemních instalacích.

Základy instalace, testování a údržby

Dokonce i správně dimenzovaná nádrž selže, pokud je umístěna na neadekvátní půdě nebo není řádně testována. U podzemních zásobníků vody pro protipožární ochranu je nutné základ výkopu nadměrně vyhloubit a nahradit jej zhutněnou kamennou vyrovnávací podložkou. Potrubní přípojky k nádrži musí obsahovat pružné spojky pro přizpůsobení rozdílnému usazování.

Hydrostatické testování

NFPA 22 vyžaduje a 24hodinový hydrostatický test po instalaci na plnou hladinu vody. Hladina vody nesmí klesnout a nesmí docházet k viditelným únikům ve švech, armaturách nebo prostupech potrubí. U podzemních nádrží se test obvykle provádí před dokončením zásypu a poté se opakuje po usazení, aby se potvrdila integrita spoje.

Průběžná kontrola

NFPA 25 upravuje kontrolu, testování a údržbu systémů požární ochrany na bázi vody. Mezi kritické úkoly pro skladovací nádrže patří:

• Každoroční externí kontrola koroze, poškození nátěru a značení.
• Vnitřní kontrola každých 5 let, v případě potřeby s odstraněním usazenin, aby bylo sání čisté.
• Ověřte, že ukazatel hladiny vody, topný systém a antivírová deska zůstávají funkční.

Když jsou přesně dodrženy tyto požadavky na skladovací nádrž požární vody, nádrž slouží jako spolehlivá součást systému požární ochrany s dlouhou životností.
