Nádrže z nerezové oceli: Průvodce výrobou malých, tlakových a vodních nádrží

Malé nádrže z nerezové oceli: Kde se kompaktní velikost snoubí s výkonem průmyslové třídy

Malé nádrže z nerezové oceli nejsou pouhými zmenšenými verzemi velkých průmyslových nádob – jsou to precizně zkonstruovaná řešení kontejnmentu vytvořená pro manipulaci s náročnými médii v prostorově omezených prostředích. Typické kapacity se pohybují od 1 litru do několika stovek litrů a určující charakteristikou je, že nádrž musí stále poskytovat stejnou odolnost proti korozi, čistotu a mechanickou spolehlivost jako její plnohodnotné protějšky.

Nejčastěji specifikovanou slitinou pro kompaktní nádrže je 304 nerezová ocel , který nabízí vynikající odolnost vůči vodě, slabým kyselinám a většině organických sloučenin za cenově výhodnou cenu. Upgrade na aplikace vyžadující vystavení chloridům, mořské vodě nebo agresivním čisticím prostředkům Nerezová ocel 316L , kde přídavek molybdenu uzavírá mezeru proti důlkové a štěrbinové korozi. Ve farmaceutických aplikacích a aplikacích s ultravysokou čistotou potravin jsou standardem elektrolyticky leštěné vnitřní povrchy s průměrnou drsností (Ra) nižší než 0,4 µm, což eliminuje mikrobiální úkryty, aniž by se spoléhalo na chemické povlaky.

Kromě třídy materiálu je tloušťka stěny vzhledem k objemu nádrže kritickou konstrukční proměnnou pro malé nádrže. Vzhledem k tomu, že poměr povrchové plochy k objemu se zvyšuje se zmenšujícím se průměrem nádrže, tenkostěnné malé nádrže ve skutečnosti zažívají úměrně vyšší namáhání obruče pod vnitřním tlakem než velké nádrže stejného jmenovitého tlaku. Renomovaní výrobci to zohledňují udržováním minimální tloušťky stěny v souladu s konstrukčními předpisy ASME nebo PED, i když se zdá, že provozní tlak zákazníka je nízký.

Tlaková nádrž z nerezové oceli: Konstrukční standardy, hodnocení a co musí kupující ověřit

Tlaková nádoba z nerezové oceli skladuje nebo zpracovává tekutiny – plyny, kapaliny nebo média se smíšenou fází – při tlacích nad atmosférickým tlakem. Jmenovitý pracovní tlak, vyjádřený v barech nebo PSI, je jedinou nejdůslednější specifikací a musí být ověřen podle platného kódu tlakové nádoby před uvedením jakékoli nádrže do provozu.

Klíčové kódy designu a certifikační značky

Dva dominantní kódy upravující výrobu tlakových nádob z nerezové oceli jsou:

• ASME BPVC sekce VIII divize 1 — primární americký standard pro tlakové nádoby do 3 000 PSI, vyžadující kontrolu třetí stranou a razítko ASME „U“ pro regulované aplikace.
• PED 2014/68/EU — Evropská směrnice o tlakových zařízeních, která nařizuje posuzování shody a označení CE pro nádoby s produktem PS × V nad stanovenými prahovými hodnotami.
• 150 GB — Čínská národní norma pro tlakové nádoby, široce používaná pro nádrže vyrobené v tuzemsku.

U malých tlakových nádrží používaných v laboratorních, poloprovozních nebo montovaných systémech se kupující často setkávají s nekódovanými nádržemi – nádobami vyrobenými podle interního konstrukčního standardu výrobce spíše než podle uznávaného kódu. Ty jsou přijatelné v mnoha jurisdikcích pro nízkotlaké nebo neregulované služby, ale před použitím v certifikovaném závodě nebo na nebezpečném místě vyžadují formální technické hodnocení.

Hodnocení tlaku vs. konstrukční tlak vs. zkušební tlak

Na každém datovém listu tlakové nádoby se objevují tři čísla a jejich záměna je častým zdrojem chyb při nákupu:

Výběr tlakové nádoby z nerezové oceli dimenzované přesně na maximální očekávaný provozní tlak nezanechává žádnou bezpečnostní rezervu pro tlakové skoky, tepelnou roztažnost nebo budoucí změny procesu. Konzervativní přístup specifikuje nádrž minimálně s MAWP 25–30 % výše normální provozní tlak, který také zachovává dobu odezvy ventilu a pojistného zařízení.

Nádrž na vodu z nerezové oceli Výroba: Proces, tolerance a kontrolní body kvality

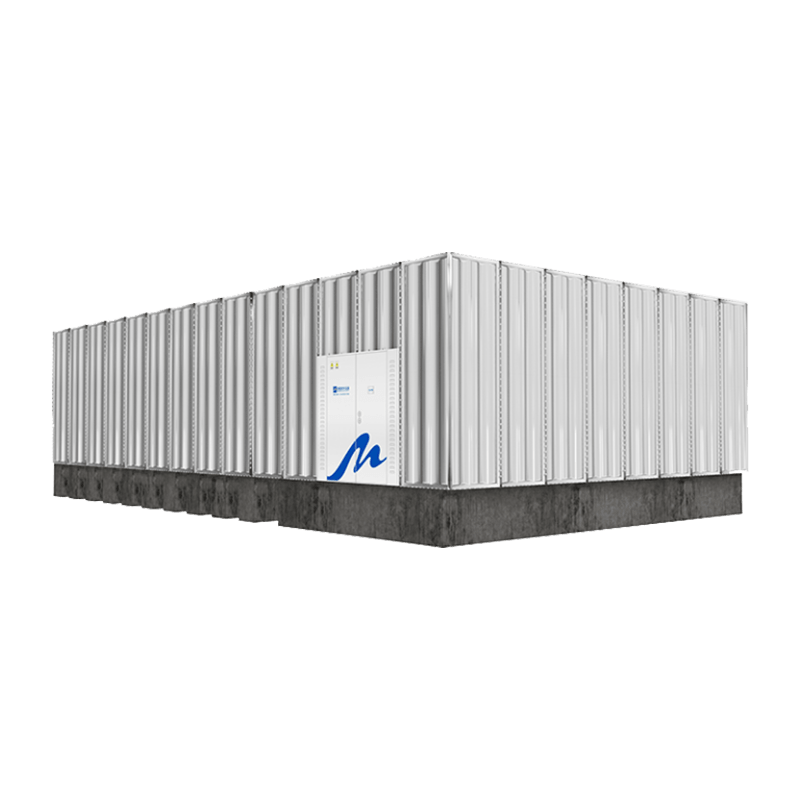

Výroba vodních nádrží z nerezové oceli pokrývá široké spektrum – od jednoduchých atmosferických tlakových zásobníků na pitnou vodu až po složité opláštěné nádrže pro teplovodní topné systémy a vyrovnávací nádrže chlazené vody v aplikacích HVAC. Výrobní proces, i když je navenek podobný napříč aplikacemi, se výrazně liší v požadavcích na kvalitu svaru, povrchové úpravě a zkušebním protokolu v závislosti na provozních podmínkách.

Sekvence výroby jádra

1. Příjem a kontrola materiálu — Certifikáty o zkoušce mlýnů (MTC) jsou ověřeny podle specifikace objednávky a potvrzují jakost slitiny, tepelné číslo a mechanické vlastnosti.
2. Válcování plechů a tvarování skořepin — Nerezová deska je válcována na specifikovaný průměr. Tolerance ovality pro tlakové nádoby je typicky ±0,5 % jmenovitého průměru podle ASME kódu.
3. Svařování — GTAW (TIG) je preferovaný proces pro kořenové průchody a nádrže potravinářské/farmaceutické kvality kvůli nízkému rozstřiku a vysoké čistotě svarů. GMAW (MIG) se používá pro konstrukční svary s vyšší depozicí na atmosférických nádržích. Všichni svářeči musí mít aktuální kvalifikaci podle příslušného kodexu (např. ASME sekce IX).
4. Úprava po svařování — Svary na nerezových nádržích jsou pasivovány nebo mořeny, aby se obnovila pasivní vrstva oxidu chrómu narušená teplem. Pasivace kyselinou citrónovou je stále více preferována před kyselinou dusičnou z důvodů ochrany životního prostředí a bezpečnosti při manipulaci.
5. Instalace trysky a armatury — Přírubové a závitové spoje, průchody, vypouštěcí otvory a připojení přístrojů jsou přivařeny a zkontrolovány z hlediska kontinuity svarů a únikových cest.
6. Tlakové zkoušky a NDE — Hydrostatické nebo pneumatické zkoušky potvrzují strukturální integritu. Metody nedestruktivního zkoumání (NDE), jako je radiografie (RT), ultrazvukové testování (UT) nebo inspekce penetrantem barviva (PT), jsou aplikovány na svarové švy podle požadavků normy.

Požadavky na pitnou vodu a sanitární výrobu

Nádrže na skladování vody určené pro styk s pitnou vodou nesou další povinnosti shody nad rámec strukturální integrity. Ve Spojených státech musí nádrže obvykle splňovat normu NSF/ANSI 61, která potvrzuje, že materiály neuvolňují kontaminanty do pitné vody v úrovních nad stanovenými hygienickými prahy. Evropské projekty odkazují na evropskou směrnici o pitné vodě (2020/2184/EU) a příslušné normy EN. Výrobci zásobující trhy s pitnou vodou musí dokumentovat plnou sledovatelnost materiálu a používat pro těsnění a těsnění pouze elastomery uvedené v seznamu NSF.

Vnitřní povrchová úprava také hraje praktickou roli v kvalitě vody: povrchová úprava frézováním 2B nebo BA je obecně přijatelný pro atmosferické skladování studené vody, zatímco horkovodní systémy pracující nad 60 °C těží z broušeného nebo elektrolyticky leštěného interiéru, který minimalizuje ulpívání vodního kamene a zjednodušuje pravidelnou kontrolu. U nádrží v recirkulačních systémech by měly být všechny stagnující zóny – mrtvá ramena delší než tři průměry potrubí jsou standardním omezením – odstraněny ve fázi návrhu, aby se zabránilo bakteriální kolonizaci.

Dodací lhůty, přizpůsobení a co specifikovat při objednávce

Standardní konstrukce nádrží na vodu z nerezové oceli s běžnými konfiguracemi trysek se dodávají od specializovaných výrobců za 4–10 týdnů. Plně zakázkové nádoby – nestandardní průměry, opláštěné konstrukce, integrované topné spirály nebo nádoby s kódovým razítkem vyžadující kontrolní místa kontroly třetí strany – obvykle vyžadují 10–20 týdnů v závislosti na nevyřízených obchodech a složitosti požadovaného balíku dokumentace NDE.

Kompletní specifikace nákupu vyrobené nádrže na vodu z nerezové oceli by měla obsahovat:

• Pracovní kapacita (litry nebo galony) a celkové rozměry obalu nebo prostorová omezení
• Rozsah provozních teplot a maximální pracovní tlak
• Nerezová třída (304, 316L, 316Ti, duplex atd.) a minimální tloušťka stěny
• Příslušný návrhový kód a požadavky na certifikaci (ASME, PED, NSF/ANSI 61 atd.)
• Plán trysek: množství, velikost, hodnocení a orientace všech připojení
• Požadavky na vnitřní a vnější povrchovou úpravu
• Požadovaná dokumentace: MTC, mapy svarů, zprávy NDE, záznamy hydrostatických zkoušek

Výběr správné nádrže z nerezové oceli: praktický rámec rozhodování

Díky specifikacím nádrží z nerezové oceli přináší přepracování a nedostatečné inženýrství skutečné náklady. Nadměrná specifikace slitiny nebo povrchové úpravy na nekritické nádrži na atmosférickou vodu zvyšuje zbytečné výrobní náklady; nedostatečně specifikovaná tloušťka stěny nebo vynechání certifikace kódem na tlakové nádobě vytváří riziko ohrožení bezpečnosti a odpovědnosti.

Spolehlivý výchozí rámec vyhodnocuje postupně čtyři proměnné: skladované médium a jeho korozivnost (určuje jakost slitiny); provozní tlak a teplota (určuje tloušťku stěny, konstrukci hlavy a zda je vyžadováno razítko kódu); regulační prostředí a prostředí pro konečné použití (určuje certifikace jako NSF, ASME, PED nebo FDA 21 CFR soulad); a prostorová, hmotnostní a instalační omezení (určuje geometrii nádrže a nosnou konstrukci). Propracování těchto čtyř dimenzí před kontaktováním výrobce vede k přesnější specifikaci, přesnější nabídce a rychlejšímu schvalovacímu procesu.

Pro aplikace, které spadají na hranici mezi standardním produktem a zakázkovou výrobou – například malá tlaková nádoba z nerezové oceli s neobvyklou orientací trysky nebo nestandardním pracovním tlakem – mohou zkušení výrobci často přizpůsobit stávající kvalifikovaný návrh spíše než začínat od nuly, čímž zkracují dobu realizace i rozsah požadované NDE. Kupující, kteří poskytují podrobný datový list procesu ve fázi poptávky, trvale dosahují rychlejšího obratu a méně objednávek na změnu po objednávce než ti, kteří se spoléhají na slovní popisy nebo obecné výkresy.
