Ocelové sekční nádrže: design, instalace, dodržování předpisů a dlouhodobý výkon

Modulární systémy vysvětleny: Proč a modulární nádrž na vodu z modulární oceli Poskytuje flexibilitu a rychlost

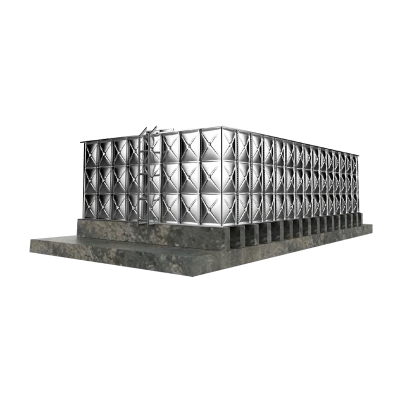

A modulární Ocelová nádrž na vodu je vyroben z prefabrikovaných ocelových panelů, strukturálních otuhlin, těsnění a šroubových kloubů, které se sestavují na místě, aby vytvořily robustní, vodotěsné rezervoár. Místo přepravy jedné masivní plavidla dodávají dodavatelé naskládané panely, které procházejí těsnými bránami, výtahy, uličkami nebo střechami, a poté postaví nádrž v prostorech, kde by monolitická nádoba nebylo možné manévrovat. Tento přístup minimalizuje těžké zvedací zařízení, zkracuje dobu mobilizace a umožňuje kapacitě škálovat jednoduše přidáním dalších kurzů panelů nebo rozšířením stopy plánu. V hustých zařízeních, nemocnicích, datových centrech a vzdálených místech s omezeným přístupem jeřábu je modulární koncept často jedinou realistickou cestou k spolehlivému skladování. Protože se panely opakují, náhrada je přímá; Poškozená stěna nebo střešní panel lze izolovat a vyměnit bez zbourání celé struktury, což snižuje náklady na životní cyklus a prostoje. Důležité je, že těsnění a vzorec šroubů jsou navrženy tak, aby distribuovaly zatížení rovnoměrně, což odolává hydrostatickému tlaku při zachování komprese těsnění v průběhu let služby, a to i prostřednictvím tepelného cyklování a menšího osídlení, které by zpochybnily svařované konstrukce.

Jak fungují panely, těsnění a rámy

Každý panel obvykle obsahuje děrované otvory na přesné mřížce, aby přijímal šrouby a tmel. Při připevnění elastomerních těsnění vytváří upínací síla kontinuální kompresní těsnění podél každého kloubu. Rohové úhly a svislé výztuhy přenášejí zatížení do prstencového paprsku nebo desky, což zabraňuje místnímu vzpěru a zároveň udržuje tolerance pevně. Střešní systémy-buď ploché nebo nízké sklo-používají příhrady nebo purliny pro správu větru a přístupu. Tato integrace opakovatelných dílů urychluje školení pro polní posádky, snižuje míru chyb a umožňuje majitelům standardizovat náhradní díly napříč více zařízeními. Protože a modulární nádrž na vodu z modulární oceli je ze své podstaty panelové, variace designu, jako jsou vnitřní vložky, izolace nebo přepážky, lze přidat bez přepracování celé struktury.

Kde modulární sekční nádrže překonávají alternativy

Ve srovnání se svařovanou ocelí se modulární jednotky vyhýbají horkým pracovním povolením a plány vyléčení na místě; Ve srovnání s betonem váží méně, jdou rychleji a dosahují konstrukční kapacity bez dlouhých zpoždění; Ve srovnání s formovanými plasty nabízejí vynikající odolnost proti požáru, rozměrovou stabilitu a kapacitu v měřítku. Když projekty čelí seismickým požadavkům, mohou být panely upgradovány silnějšími měřidlami, hustšími vzory šroubů a základními kotvy, aby splňovaly spektra specifické pro místo. Tam, kde je kvalita vody citlivá, jsou vybrány panelové a těsnicí materiály pro kompatibilitu s dezinfekčními prostředky, jako je chlor nebo chloramin, takže nádrž odolává důvodu, korozi nedostatečného filmu a mikrobiální přípona.

Srovnání At-A-Lance

Z praktického hlediska činitelé rozhodnutí často porovnávají modulární sekční nádrže s jinými běžnými možnostmi úložiště. Klíčové rozdíly jsou shrnuty ve větách a v níže uvedené tabulce: Modulární sekční nádrže se rychle sestavují s malým těžkým vybavením, betonové nádrže nabízejí tepelnou hmotu, ale vyžadují dlouhé vytvrzování a větší stopy na místě, svařovaná ocel poskytuje monolitickou skořápku, ale potřebuje kontrolované podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě, které jsou ovládány na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě a podmínky na místě, je třeba ovládat podmínky na místě.

Obava ohně: Konfigurace a Sekční nádrž na šroubovou ocel pro ochranu proti požáru

A Sekční nádrž na šroubovou ocel pro ochranu proti požáru Vyvažuje objem úložiště, rychlost doplňování a výbojový hardware pro splnění požadavků na tok a doba trvání. V mnoha jurisdikcích musí systémy potlačení požáru prokázat cílový tok (například pro podporu hydrantů nebo sprinklerů) udržovaného po určenou dobu. To řídí efektivní kapacitu nádrže po odečtení nepoužitelného objemu pod sání, rezervy na údržbu a povolení k tepelné roztažení. Na rozdíl od všeobecného účelu úložiště integrují požární nádrže vývody velkého průměru, vyhrazené tahové připojení, antirexové desky a pod dohledem ventilů, takže voda je vždy připravena bez náhodného uzavření nebo kontaminace. Vzhledem k tomu, že požární události jsou vzácné, ale vysoká důslednost, design zdůrazňuje spolehlivosti-senzory na úrovni, poklopy rezistentní na manipulaci a ochranu před mrazem-nad rámec mezních úspor nákladů a tato rozhodnutí by měla být zaznamenána v dokumentaci majitele, aby zefektivnily inspekce.

Hydraulická rozhraní a příplaty

Požární čerpadla vyžadují sání nízké ztráty; Návrháři proto preferují spodní odbytiště s hladkými ohyby, velkorysými průměry a sítky. Přetoky musí projít plným průtokem čerpadla bez tlaku střechy, zatímco průduchy brání nádrži před vakuem během rychlého výboje. Pro podnebí s potenciálem zmrazení, ponořené vstupy a izolované střešní poklopy zabraňují námraze; V horkém podnebí pomáhají kryty střechy a reflexní úpravy odolné vůči UVR spravovat zisk tepla, který může během dlouhých pohotovostních období prohloubit biologický růst. A Sekční nádrž na šroubovou ocel pro ochranu proti požáru Často sedí v blízkosti přístupových silnic, takže motory mohou přímo navrhnout, pokud selže čerpadlo. Jasné značení, uzamykatelné, ale podřízené ventily a dobře osvětlené obvody převádějí nádrž z pasivního aktiva na spolehlivou složku plánu odezvy.

Srovnání: Fire vs. pitoble vs. ukládání procesů

Zatímco všechny tři skladové vody, jejich priority se liší: požární nádrže upřednostňují zaručený okamžitý tok a robustní armatury; pitné nádrže upřednostňují hygienickou konstrukci a zachování kvality vody; Procesní nádrže upřednostňují kompatibilitu s chemikáliemi a teplotou. Níže uvedená tabulka doplňuje tato tvrzení uvedením společných rozdílů v designu.

Volba materiálu: Když a galvanizovaná nádrž na skladování vody Je to pravé

The galvanizovaná nádrž na skladování vody Používá ocelové panely potažené zinkem, aby ekonomicky odolávaly korozi. Galvanizace vytváří obětní vrstvu, která chrání exponovanou ocel při škrábankách a řezácích okrajů, což umožňuje trvalé služby v mnoha atmosférách se skromnou údržbou. U surové vody, zavlažování nebo procesních linek make -upu poskytuje galvanizace silnou rovnováhu předem ceny a dlouhověkosti. To znamená, že na chemii vody záleží: Vysoké chloridy, velmi nízké pH nebo zvýšené teploty mohou urychlit spotřebu zinku a podkopat ochrannou vrstvu. V těchto případech návrháři hodnotí alternativní systémy, jako jsou panely potažené epoxidové, sklon ke oceli nebo nerezové oceli. Nejvhodnější volba zvažuje celkové náklady na vlastnictví, včetně výpadového rizika, přístupu k inspekci, opravitelnosti povlaku a environmentální agresivity lokality (námořní sprej, dervační soli, průmyslové výpary).

Compatibility povlaků, vložek a těsnění

Bez ohledu na povrch panelu se těsnění musí shodovat s uloženou vodou i dezinfekční prostředky. Elastomery, jako je EPDM nebo nitril, jsou běžné, s varianty pitné úrovně pro pitnou vodu. Vnitřní vložky - překvapitelné membrány zavěšené ze střechy nebo připevněné ke stěnám - mohou izolovat skladovanou vodu z oceli, což v podstatě způsobí, že panelový systém působí jako strukturální skořepina, zatímco vložka poskytuje primární bariéru. Pro a galvanizovaná nádrž na skladování vody , vložka může prodloužit životnost v agresivních vodách a přitom zjednodušit budoucí údržbu panelu, protože vložka může být opravena nebo vyměněna bez odstranění skořepiny. Výběr upevňovacího prostředku následuje oblek: Zinek nebo hot-ponořené šrouby se párují s galvanizovanými panely, zatímco epoxidové systémy mohou používat potažené nebo nerezové hardware, aby se zabránilo galvanickému nesouladu u mokrých kloubů.

Porovnání systému materiálu

Výběr mezi galvanizovaným, epoxidovým potaženým, skleněným a nerezovým panelem často zapíná několik praktických otázek: jaké je očekávané dezinfekční zbytky, jak často bude tank cyklován a jak kritický je kosmetický vzhled? Níže uvedená tabulka doplňuje vyprávění tím, že nabízí strukturované srovnání.

Kvalita a bezpečnost: Setkání Standardy nádrže na nádrž pitné vody

Navrhování pro lidskou spotřebu umístí ochranu kvality vody ve středu každého rozhodnutí. Vyrovnat pitná voda Ocelová sekční nádrž standardy , komponenty, které kontaktují vodu - panelové povlaky, těsnění, tmely a vložky - musí být certifikovány pro používání pitné vody. Otvory, přetečení a poklopy střechy vyžadují, aby kontaminace hmyzu a ptáků blokovaly kontaminaci; Střešní klouby potřebují odkapávací konstrukci, aby se zabránilo vniknutí vzduchu a vniknutí deště. Geometrie interiéru by se měla vyhýbat mrtvým zónám, kde tok stagnuje, protože nízký obrat může povzbudit biofilm a dezinfekční rozpad. Hladké, čisté povrchy, přístupné manways a bezpečné body kotevních bodů na podzim podporují všechny efektivní inspekční a údržbářské programy. Postupy dezinfekce - pokud s použitím volného chloru, chloraminu nebo alternativních metod - musí být ověřeny a zdokumentovány před vrácením nádrže do provozu a vzorkovací kohoutky by měly být umístěny tam, kde představují skutečnou kvalitu vody, nejen o chráněný roh skořápky.

Obrat, míchání a tepelné ovládání

Dokonce i dobře potažený nádrž může zažít kvalitní drift, pokud voda sedí nehybně. Návrháři to zmírňují ovládáním umístění vstupů/výstupu, aby podpořili zametací průtokové cesty, přidáním přepážek nebo pasivních mixérů k přerušení stratifikace a specifikací periodické cyklování tak, že uložená voda je obnovena předvídatelnou kadencí. V horkém podnebí mohou izolace nebo reflexní střešní panely omezit tepelné gradienty; V chladném podnebí může pohřbené potrubí a trasování tepla zabránit zamrznutí při uplatnění. Sladění těchto funkcí s Standardy nádrže na nádrž pitné vody Zajišťuje, že struktura je nejen bezpečná na papíře, ale i odolná při každodenním provozu.

Sanitární detailní kontrolní seznam

• Screening, snížené otvory velikosti pro příliv i odtok.
• Přetečení s ukončením stříkací podložku a odolným proti hlodavci.
• Formulace těsnění ověřené pro dezinfekční kontakt.
• Přístup střechy se zvednutými obrubníky a uzamykatelnými těsnicími kryty.
• Vypusťte a vyčistíte připojení umístěné pro zametání plné podlahy.
• Během ventilace obrazovky s jemnými sítí pro vyloučení hmyzu.
• Vzorkovací porty na reprezentativně smíšených místech.

Poprava v terénu: Praktické Průvodce instalací ocelové sekční nádrže Od základu po uvedení do provozu

Nejspolehlivější tanky začínají disciplinovaným přípravou na místě a dokončují zdokumentované uvedení do provozu. Tento Průvodce instalací ocelové sekční nádrže Sleduje osvědčenou cestu: vytvořit stabilní základ, sestavovací panely čtvercové a instalatérství, aplikovat rovnoměrné kompresi těsnění, chránit povlaky během manipulace a ověřit netěsnosti hydrostatickým testováním před umístěním nádrže do provozu. Každý krok těží z kontrolních seznamů, kalibrovaných nástrojů a fotografických záznamů, díky nimž jsou pozdější audity jednoduchými a transparentními. Dozorci by měli ověřit, že benchmarky a umístění kotvy odpovídají schválené výkresech; Malé chyby rozvržení se mohou zkomplikovat, když se kurzy panelu vyšplhají, což vede k problémům s přizpůsobením střechy nebo nesprávně zarovnaných tryskách, které jsou nákladné opravit pozdě v sestavení.

Nadace a ukotvení

Základy obvykle mají podobu zesílené desky, prstencového paprsku nebo kompaktního soklu, velikosti pro kombinované zatížení z vody, větru, seismických sil a živých zátěží během údržby. Kotevní šrouby by měly být nastaveny se šablonami, aby se udržela poloha a kolmo. Tolerance rovinnosti Matter: Nerovnoměrná základna krouží klouby panelu, což způsobuje nekonzistentní kompresi těsnění a budoucí prosakování. Tam, kde jsou půdy expanzivní nebo slabé, geotechnické vylepšení-nadscava, injekční mola nebo geogridní-vyvolávají dlouhodobou stabilitu. Slahování drenáží udržuje dešťovou vodu od základny, aby se omezilo korozi a poškození zmrazením a rozmrazení.

Manipulace s panelem a montáž

Panely dorazí svazek; Udržujte je na dunnage a zvedněte s rozmetačními tyčinky, abyste se vyhnuli ohýbání. Během montáže posádky šrouby prstů pro zarovnání otvorů, poté točivé moment ke specifikaci ve vzoru hvězd, takže těsnění rovnoměrně komprimují. Vytlačení tmelu by mělo být dokonce podél švů, signalizovat nepřetržitý kontakt bez drcení. Rohy a střešní klouby si zaslouží zvláštní pozornost, protože kombinují více vrstev oceli; Nesrovnávání zde může telegrafovat strukturou a ovlivnit vybavení střešních listů. Udržujte čistou pracovní plochu - gritování pod rty těsnění může vytvářet netěsné cesty neviditelné, dokud není nádrž naplněna.

Hydrotest, dezinfekce a předání

Hydrostatické testování postupně vyplňuje nádrž při monitorování plačících kloubů. Před pokračováním označte a oslovte jakýkoli prosakování. Po průchodu těsnosti vypusťte podle potřeby a dezinfikujte po schválené metodě. Dokumentujte koncentraci dezinfekčního prostředku a doba kontaktu, spláchnutí na plýtvání a shromažďování vzorků vody pro ověření. Teprve po uspokojivých výsledcích by měla být nádrž umístěna do provozu. Zachyťte AS-stavěné výkresy, protokoly točivého momentu, záznamy o opravě povlaku a výsledky testů do balíčku obratu, který vlastník může použít pro budoucí inspekce. Dobře organizovaný Průvodce instalací ocelové sekční nádrže Končí plány preventivní údržby, zásoby náhradních těsnění a doporučenými kontrolními intervaly.

Typická instalační sekvence (vyprávění a tabulka)

Narativní sekvence zdůrazňuje kontrolu v každé fázi: Připravte a ověřte základ; jevištní panely a hardware po výšce; vztyčená základní kurz a kontrola čtvertnosti; přidat kurzy s periodickými instalatérskými kontrolami; Nainstalovat strukturu střechy; fit appurtenances; provést Hydrotest; dezinfikovat; a dokument. Tabulka níže odráží tuto sekvenci pro rychlou referenci.

Péče o životní cyklus: Rutiny údržby, které chrání vaši investici

Jakmile je pověřena, ocelová sekční nádrž se daří předvídatelnou péči. Vizuální exteriérové ​​procházky zachycují štípané povlaky, volný hardware nebo zasahování do vegetace, než se sněží do strukturálních problémů. Interiérová inspekce-vytvořená během kontrolovaných odvodňovacích a omezených prostorových postupů-sledují kontinuitu komprese těsnění, biofilm, pitting a akumulaci sedimentu. Naplánujte periodické odtoky pro odstranění pokut, které se usadí na podlaze, a koordinujte dezinfekční řízení s plány obratu, abyste se vyhnuli nadměrnému nebo nedostatečnému dávkování. Náhradní díly by měly zahrnovat zásobu šroubů, praček a segmentů těsnění pitné úrovně, které odpovídají původní specifikaci; Protože je systém panelu modulární, tyto komponenty udržují opravy rychlé a konzistentní. S disciplinovanými záznamy mohou majitelé trendovat pozorování úniku, kontroly točivého momentu a potahování dotyků, které mají být předpověď, kdy bude rozsáhlejší rehabilitace nákladově efektivnější, čímž se prodlouží životnost bez nepříjemných překvapení.

Kontrolní seznam preventivní údržby

• Čtvrtletní vnější kontrola pro poškození povlaku, koroze a osídlení praskliny kolem nadací.
• Pololetní ověření ventilačních obrazovek, přetečení a těsnění.
• Roční vzorkování točivého momentu reprezentativních šroubů na každé výšce, aby se potvrdila komprese těsnění.
• Plánované čištění interiéru a sanitární inspekce, sladěné se vzorkováním kvality vody.
• Záznamy o dezinfekčních zbytcích, teplotních profilů a míry obratu.

Když majitelé standardizují na a modulární nádrž na vodu z modulární oceli platforma, mohou replikovat prokázané podrobnosti napříč weby, ať už je aplikace a Sekční nádrž na šroubovou ocel pro ochranu proti požáru střežit sklad, a galvanizovaná nádrž na skladování vody podpůrné zavlažování nebo systém navržený tak, aby splňoval přísné Standardy nádrže na nádrž pitné vody . Sledováním testovaných polních kroků Ocelová sekční nádrž Průvodce instalací , výsledkem je odolný, kompatibilní a obsluhovatelný aktivum s předvídatelnými náklady po celá desetiletí.
